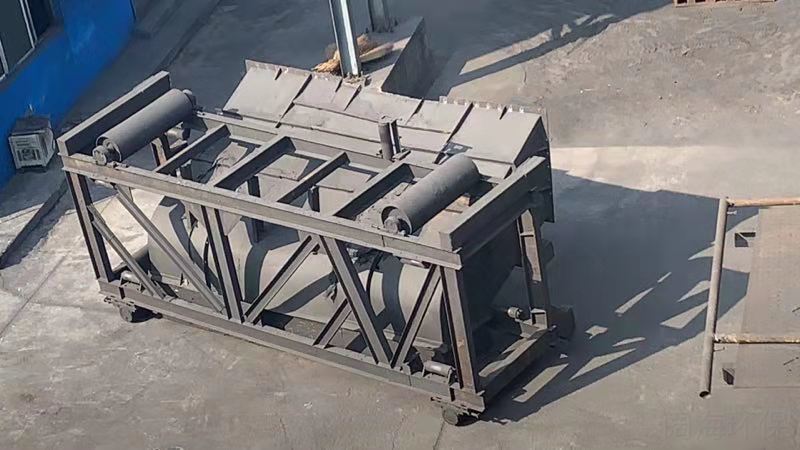

化廠焦?fàn)t除塵地面站皮帶小車的構造是與皮帶集塵管連接并能在集塵管上移動的裝置。皮帶小車通過小車架與攔焦 車連接，框架一部分重量由第三軌支撐，并在上設有行走驅動裝置，與攔焦車同步行走。框 架上安裝4個直徑400mm左右的皮帶滾輪，配有滾動軸承。在框架上還需安裝皮帶防偏裝 置，可以防止皮帶跑偏，同時4個皮帶轉向滾輪的軸座上設有調整裝置，以保證皮帶在滾輪 上不跑偏。在皮帶小車的兩端設有通過自重壓在皮帶上的錐形清掃裝置，可以清除掉在皮帶 上的東西，以防止卷人皮帶滾輪。

焦化廠焦?fàn)t除塵地面站皮帶小車的框架通過活動拉桿推拉在皮帶集塵管t行走的密封導煙裝置，這個密封裝置是皮 帶小車的重要組成部分，它自帶4個滾動行走輪和4個導向滾動輪沿著皮帶集塵管上的導棺行走。 導槽上的長槽形密封裝置四周設有可調節的軟密封帶，密封住皮帶集塵管開口的部位，減少與皮 帶集塵管連接部位的漏風量。密封裝置與皮帶小車的進風管必須采用軟連接，皮帶小車的進風管 以及在熄焦車上部的收塵罩都采用了不銹鋼材料制作。
