高效旋風除塵器(沙克龍）

　　高效旋風除塵器（沙克龍）結構簡單，造價低，可以耐高溫，耐高壓，便于粉料的回收利用。對于合屑中極少數粒徑小于10μm塵粒處理,采用加高高效旋風除塵器排氣管高度。

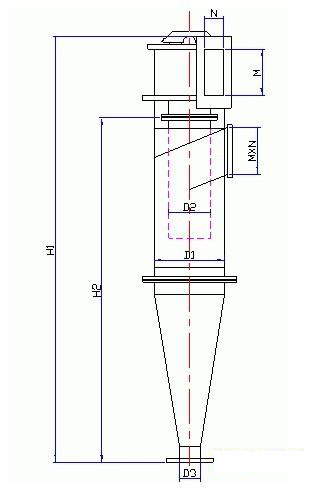

如何確定高效旋風除塵器（沙克龍）的三圍幾何尺寸

　　由上述選定高壓式離心風機可知處理風量Q，碎屑在管內的運動速度μ，高效旋風除塵器（沙克龍）進塵口面積s=進塵口長a*進塵口寬b，根據高效旋風除塵器幾何尺寸的比例關系如下表

項目

比例關系

高效旋風除塵器直徑D1

高效旋風除塵器進風口寬b

(0.2～0.25) D0

高效旋風除塵器進風口長a

(0.4～0.75) D0

高效旋風除塵器排凈氣口直徑D2

(0.3～0.5) D0

高效旋風除塵器排塵口直徑D3

(0.15～0.4) D0

高效旋風除塵器上部桶體高h3

(1.5～2.0) D0

高效旋風除塵器上部錐體高h2

(2.0～2.5) D0

如取D1=800mm? 則b=160mm??? a=320mm??? h3=1200mm??? h2=1600mm?? D2=300mm?????? D3=280mm? 高效旋風除塵器壓力損失P=ζ*（μ2 /2）*ρ=K*(a*b/D32)* （μ2 /2）*，即高效旋風除塵器（沙克龍）為￠800mm*H2800mm?

高效旋風除塵器（沙克龍）工作原理

工作原理圖

　　當含塵氣流以一定的速度由進氣管進入高效旋風除塵器時，氣流將由直線運動變?yōu)閳A周運動。旋轉氣流的絕大部分沿器壁自圓筒體呈螺旋形向下，朝錐體流動。含塵氣體在旋轉過程中產生離心力，將密度大于氣體的合屑甩向器壁。合屑一旦與器壁接觸，便失去慣性力而靠入口速度的動能和向下的重力沿壁面下落，由排灰管進入集塵桶。旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠近。根據“旋轉矩”不變原理，其切向速度不斷提高，當氣流到達錐體下某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下而上繼續做螺旋形流動，即內旋氣流，后凈化氣經排氣管排出旋風除塵器外。

旋風除塵系統優勢特點?
　　1、結構簡單，器身無運動動力部件，不需特殊的附屬設備，占地面積小、制造、安裝投資較少。

　　2、操作、維護簡便，壓力損失中等，動力消耗不大，運轉、維護費用較低。

　　3、操作彈性較大，性能穩定，不受含塵氣體的濃度、溫度限制，對于粉塵的物理性質無特殊要求。
