皮帶小車連接地面站焦側除塵系統

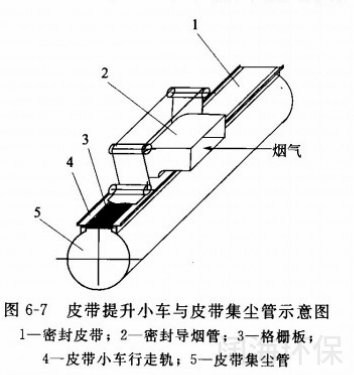

焦化廠皮帶小車連接的焦側除塵系統，其連接是由沿焦側布置的上部開口有密封皮帶覆蓋的管 道和沿管道行走的皮帶提升小車組成的，一般皮帶 小車與攔焦車設計為一體，這樣系統比較簡單。沿 焦爐焦側的皮帶集成管道長度與攔焦車行程一致，皮帶小車的作用是通過車上安裝的四個導向皮帶輥 在密封的皮帶集塵管上打開一個與攔焦車上吸風管 道連接的可移的風口，見圖6-7。

皮帶小車連接方法不僅能適應一次對位的攔焦 車，而且更適合多點對位的攔焦車，即在整個一次 攔焦過程中，攔焦車要做三次對位、三次移動，即 摘爐門對位、導焦柵對位、出焦以及關爐門對位。

多次對位適合大多數小型焦爐，皮帶小車移動連接 方法可以保證在任何位置的捕集效果。

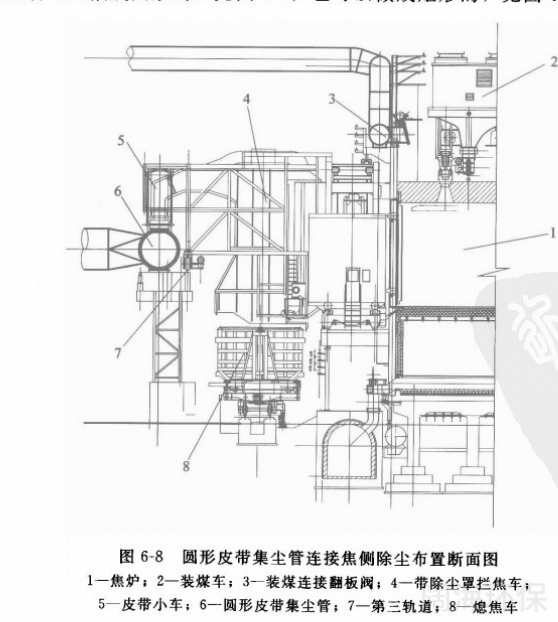

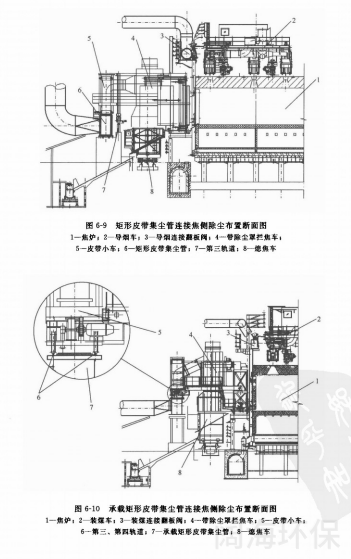

帶有皮帶小車的攔焦車，小車的荷載和熄焦車 上部的接受罩的部分荷載可以由設在皮帶集塵管側的第三軌道承擔，也可以由皮帶集塵管承 擔。皮帶集塵管可以做成圓形的，見圖6-8;也可以做成矩形的，見圖6-9。

帶罩的攔焦車一部分荷載由設在皮帶集塵管一側的第三軌道承擔。另外一種矩形管承擔攔焦車的荷載，矩 形管實際上是一根箱形的連續梁，上面設第三、第四軌道承擔荷載，箱體內形成矩形皮帶集 塵管，見圖6-10。
