橫插式濾筒除塵器主要特點是濾筒橫向安裝。是針對小流量的除塵應用系統而設計 的產品，具有操作控制簡便，性價比高，高效過濾，壓差較小，配風機電機功率小等優點。

1.結構

(1)對于標準設備，含塵室檢修門提供快捷安全之保養維修。當檢修門打開后只需用手轉 除濾筒末端的絲帽，便可輕易換取濾簡，不需工具。

(2)寧?kù)o運作，含內置式全自動清潔濾筒裝置。快速鎖扣可使集塵斗保養更容易。

(3)結構緊湊，可減少占地面積和設備體積。

(4)選配可調風閥以控制空氣流量。

2.工作原理

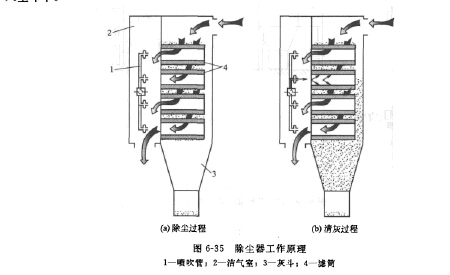

(1)過濾運行如圖6-35(a)所示，含塵空氣由頂部入口進入除塵器，并通過濾筒。因 此，粉塵被捕集在過濾筒外表面，經過濾的淸潔空氣則經由濾筒中心進人淸潔空氣室，再經出口排出。

(2)濾筒淸灰，如圖6-35(b)所示，當濾筒淸灰時，固態控制定時器將自動選擇一個濾 筒進行清灰。這時，控制器將操縱電磁閥打開隔膜閥*于是高壓空氣便可直接沖人所選濾筒的 中心，把捕集在濾件表面上的粉塵吹掃一淸。而粉塵則隨主氣流所趨，并在重力作用下向下落 人塵斗中。

3. BLLT型除塵器的技術性能和外形尺寸

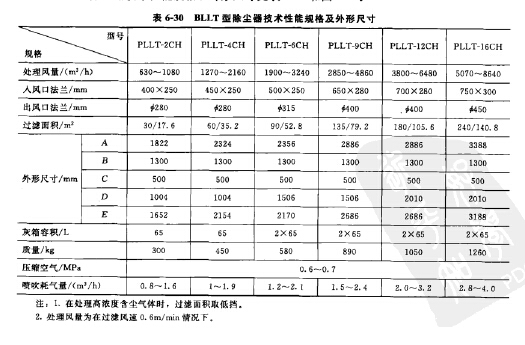

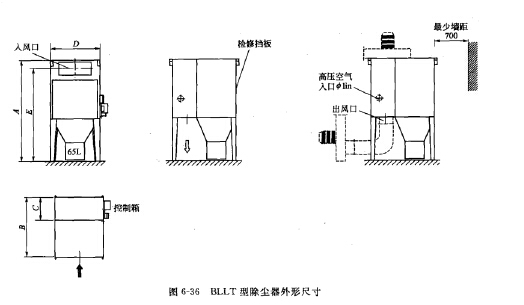

BLLT型除塵器技術性能規格和外形尺寸見表6-30和圖6-36。
